CNC मशीन टूल होल्डर्स के प्रकार और विशेषताएं？？

परिचय

के सटीक मशीनिंग के क्षेत्र मेंसीएनसी मशीन उपकरण, टूल होल्डर प्रमुख घटक हैं जो टूल और मशीन टूल को जोड़ते हैं। सीएनसी मशीनिंग में विशेषज्ञता वाली कंपनी के रूप में, हम अच्छी तरह से जानते हैं कि विभिन्न प्रकार के उपकरण धारकों का मशीनिंग दक्षता, सटीकता और गुणवत्ता पर गहरा प्रभाव पड़ता है। मैं आपको सामान्य प्रकारों से परिचित कराता हूंसीएनसी मशीन उपकरण धारकऔर उनकी अनूठी विशेषताएं विस्तार से।

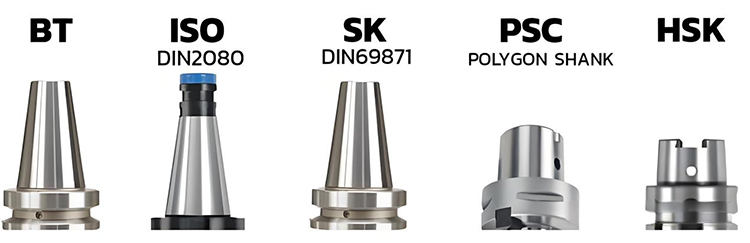

उपकरण धारकों को आमतौर पर मशीनिंग सेंटर स्पिंडल के टूल होल के टेपर के अनुसार दो श्रेणियों में विभाजित किया जाता है:

1। स्पिंडल टेपर 7:24 के साथ यूनिवर्सल टूलहोल्डर

7:24 टेपर टूलहोल्डर पोजिशनिंग के लिए एक अलग टेंपर सतह का उपयोग करता है, और टेपर हैंडल लंबा है। टेंपर की सतह एक साथ दो कार्य करती है: स्पिंडल सेंटर के सापेक्ष टूलहोल्डर की स्थिति और कसने वाले बल के माध्यम से टोक़ को ट्रांसमिट करना।

7: 24 के टेपर के साथ यूनिवर्सल टूलहोल्डर आमतौर पर पांच मानक और विनिर्देश हैं:

(1) अंतर्राष्ट्रीय मानक IS0 7388-1 (IV या IT के रूप में संक्षिप्त)

विशेषताएँ:

उच्च बहुमुखी प्रतिभा, DIN 69871 और ANSI/ASME स्पिंडल टेपर मशीन टूल्स पर स्थापित की जा सकती है।

(२) जर्मन स्टैंडर्ड डीआईएन ६ ९) ६, चीनी मानक GB10944

(JT, SK, DIN, DAT या DV के रूप में संक्षिप्त)

विशेषताएँ:

स्थापना आयाम ISO 7388-1 टूलहोल्डर्स के समान हैं, लेकिन D4 मान बड़ा है, जिससे स्थापना हस्तक्षेप हो सकता है।

(३) अमेरिकन स्टैंडर्ड ANSI B5.50

विशेषताएँ:

इसमें एक पच्चर पायदान का अभाव है और इसे DIN 69871 और ISO 7388-1 मशीन टूल्स पर स्थापित नहीं किया जा सकता है, लेकिन बाद वाले दो को इस पर स्थापित किया जा सकता है।

(4) जापानी मानक JIS B6339, (MAS BT, BT के रूप में संदर्भित)

विशेषताएँ:

बीटी टूलहोल्डर टेंपर पिछले तीन टूलहोल्डर्स की तुलना में कम है, और इंस्टॉलेशन आयाम अलग -अलग हैं, इसलिए उन्हें प्रतिस्थापित नहीं किया जा सकता है। सममित संरचना इसे अन्य तीन टूलहोल्डर्स की तुलना में उच्च गति पर अधिक स्थिर बनाती है।

(5) जर्मन स्टैंडर्ड डीआईएन 2080 (एनटी या एसटी के रूप में संक्षिप्त)

तनाव विधि: एनटी टाइप टूल होल्डर को एक पारंपरिक मशीन टूल पर एक पुल रॉड द्वारा कस दिया जाता है, जिसे चीन में एसटी के रूप में भी जाना जाता है

2। स्पिंडल टेपर 1:10 के साथ टूल होल्डर

(1) एचएसके टूलहोल्डर

एचएसके वैक्यूम टूलहोल्डर हाई-स्पीड मशीनिंग के दौरान सिस्टम और उत्पाद की सटीकता की कठोरता और स्थिरता में सुधार कर सकते हैं, और उच्च गति मशीनिंग में एक महत्वपूर्ण भूमिका निभाते हुए, उपकरण प्रतिस्थापन समय को छोटा कर सकते हैं।

HSK टूलहोल्डर विभिन्न विशिष्टताओं में उपलब्ध हैं जैसे कि A, B, C, D, E, और F. उनमें से, A, E, और F आमतौर पर मशीनिंग केंद्रों (स्वचालित उपकरण परिवर्तन) में उपयोग किए जाते हैं।

विशेषताएं: इसमें 1:10 का एक टेपर है और एक दो तरफा संपर्क डिजाइन को अपनाता है (यानी, टेपर और अंतिम चेहरा एक ही समय में संपर्क में हैं), उच्च कठोरता और सटीकता प्रदान करते हैं, विशेष रूप से उच्च गति वाले काटने के वातावरण के लिए उपयुक्त है।

(२) PSC टेपर शंक (ISO26623)

एक छोटे टेपर डिज़ाइन (आमतौर पर 1:10 टेपर) का उपयोग करता है, लेकिन केवल टेपर सतह संपर्क के माध्यम से धुरी से जुड़ता है। कुछ मॉडल कठोरता में सुधार करने के लिए अंत चेहरे के संपर्क को जोड़ सकते हैं।

डिजाइन लक्ष्य उच्च गति वाले रोटेशन के दौरान केन्द्रापसारक बल के कारण होने वाली टेंपर सतह निकासी में परिवर्तन को कम करना है, लेकिन इसकी स्थिति विधि एचएसके की तुलना में सरल है और मुख्य रूप से टेंपर सतह के घर्षण बल पर निर्भर करती है।

निष्कर्ष

के निर्माता के रूप मेंसीएनसी मशीन उपकरण धारक, हम हमेशा उच्च गुणवत्ता वाले, उच्च-प्रदर्शन वाले उपकरण हैंडल उत्पादों के साथ उपयोगकर्ताओं को प्रदान करने के लिए प्रतिबद्ध हैं। इसलिए, हम यह सुनिश्चित करने के लिए उत्पाद डिजाइन और उत्पाद श्रेणियों को समृद्ध करना जारी रखते हैं कि प्रत्येक टूल हैंडल सीएनसी मशीनिंग में अपने सर्वश्रेष्ठ प्रदर्शन कर सकता है, जिससे उपयोगकर्ताओं को कुशल और सटीक मशीनिंग लक्ष्यों को प्राप्त करने में मदद मिलती है।
