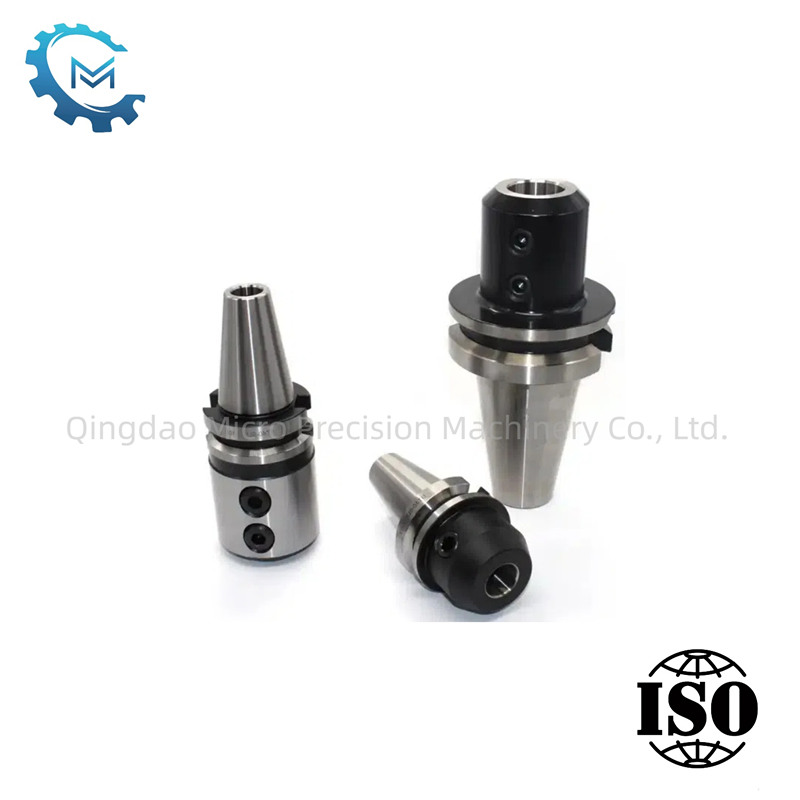

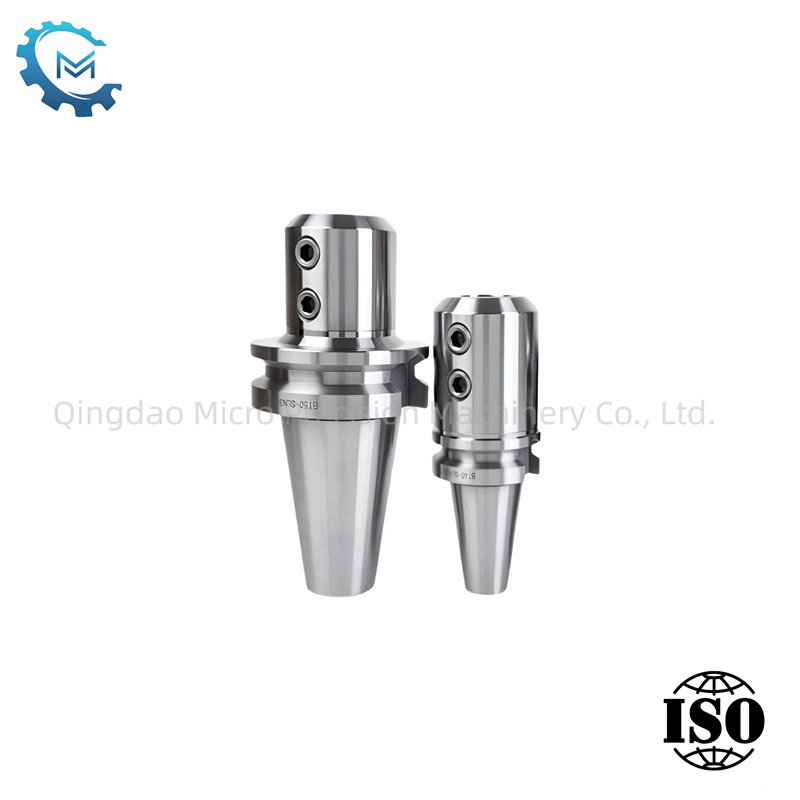

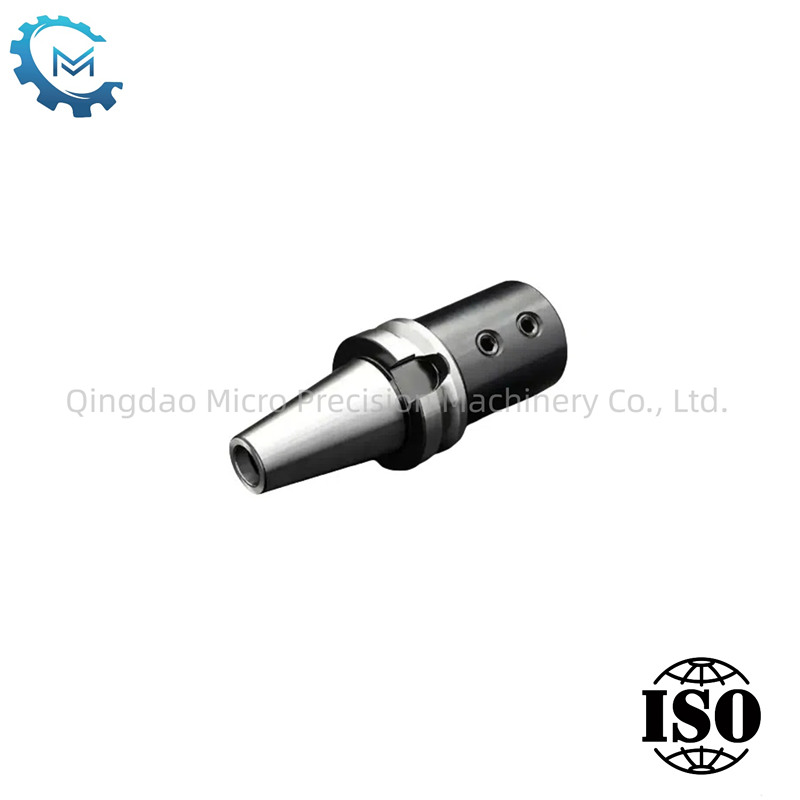

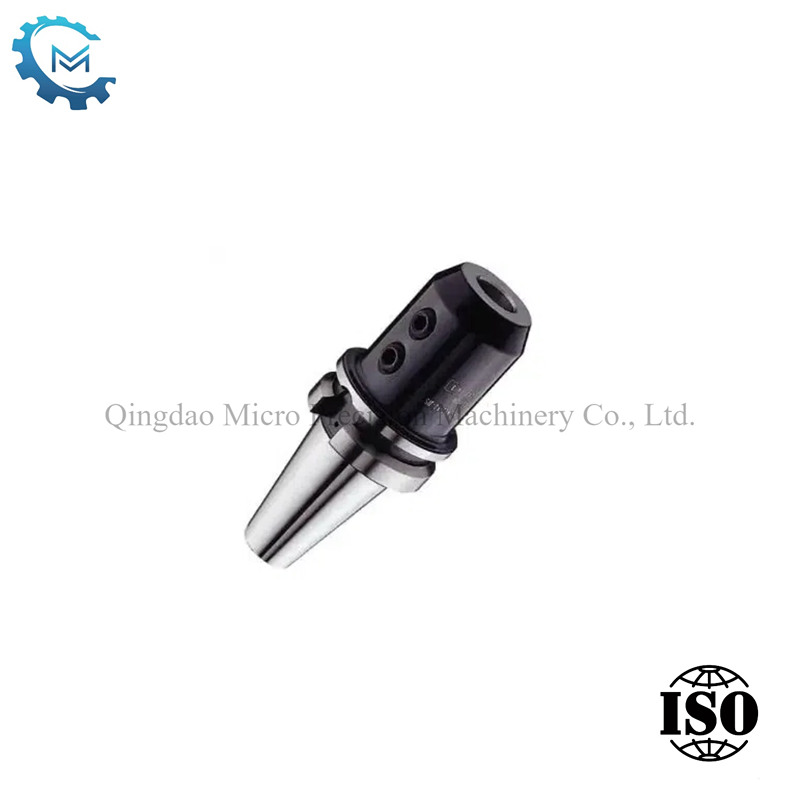

साइड लॉक टूल धारक

साइड लॉक टूल होल्डर एक सामान्य प्रकार का कटिंग टूल धारक है, जो विभिन्न सीएनसी मशीनों में व्यापक रूप से उपयोग किया जाता है। यह उच्च सटीकता और क्लैम्पिंग बल के साथ, फिक्सिंग स्क्रू, डिस्सेम्बल और इकट्ठा करने में आसान है। यह भारी कटिंग प्रक्रियाओं के लिए उपयुक्त है। इसे एंड मिल धारक या एडेप्टर भी कहा जाता है। उपकरण धारक को ग्राहक की आवश्यकता के रूप में विभिन्न आकारों के लिए अनुकूलित किया जा सकता है।

जांच भेजें

उत्पाद वर्णन

साइड लॉक टूल होल्डर साइड स्क्रू को कसकर, टूल क्लैम्पिंग को प्राप्त करके कटिंग टूल को सुरक्षित करता है, इसे एंड मिल धारक या एडेप्टर भी कहा जाता है। इसका उपयोग मुख्य रूप से चपटे टांगों के साथ उपकरणों की किसी न किसी मशीनिंग के लिए किया जाता है, जैसे कि ड्रिल और मिलिंग कटर। यह उपकरण धारक उच्च गति और उच्च-सटीक मिलिंग प्रक्रियाओं की आवश्यकता वाले अनुप्रयोगों के लिए उपयुक्त है।

उत्पाद पैरामीटर:

ऑर्डर नंबर DIN69871.A × D-L1	L	D	डी 1	एल 2	एल 3	Wt （kg）
ऑर्डर नंबर DIN69871.A × D-L1	L	D	डी 1	एल 2	एल 3	Wt （kg）
DIN69871.A30 × 6-50	97.8	25	31.75	18		0.58
DIN69871.A30 × 8-50	97.8	28	31.75	18		0.64
DIN69871.A30 × 10-50	97.8	35	31.75	20		0.72
DIN69871.30 × 12-50	97.8	42	31.75	22.5		0.8
DIN69871.30 × 16-63	110.8	48	31.75	24		0.96
DIN69871.A40 × 6-50	118.4	25	44.45	18		0.92
DIN69871.A40 × 8-50	118.4	28	44.45	18		0.96
DIN69871.A40 × 10-50	118.4	35	44.45	20		2
DIN69871.A40 × 12-50	118.4	42	44.45	22.5		1.12
DIN69871.A40 × 14-50	118.4	44	44.45	22.5		1.12
DIN69871.A40 × 16-63	131.4	48	44.45	24		1.2
DIN69871.A40 × 18-63	131.4	50	44.45	24		1.2
DIN69871.A40 × 20-63	131.4	52	44.45	25		1.32
DIN69871.A40 × 25-100	168.4	65	44.45	24	25	2.04
DIN69871.A40 × 32-100	168.4	72	44.45	24	28	2.24
DIN69871.A40 × 40-120	188.4	90	44.45	30	32	2.4
DIN69871.50 × 6-63	164.75	25	69.85	18		3.3
DIN69871.50 × 8-63	164.75	28	69.85	18		3.4
DIN69871.A50 × 10-63	164.75	35	69.85	20		3.42
DIN69871.A50 × 12-63	164.75	42	69.85	22.5		3.42
DIN69871.A50 × 14-63	164.75	44	69.85	22.5		3.44
DIN69871.A50 × 16-63	164.75	48	69.85	24		3.46
DIN69871A50 × 18-63	164.75	50	69.85	24		3.48
DIN69871.50 × 20-63	164.75	52	69.85	25		4.24
DIN69871.A50 × 25-80	181.75	65	69.85	24	25	4.4
DIN69871.A40 × 32-100	201.75	72	69.85	24	28	4.52
DIN69871.A40 × 40-120	221.75	90	69.85	30	32	4.72
