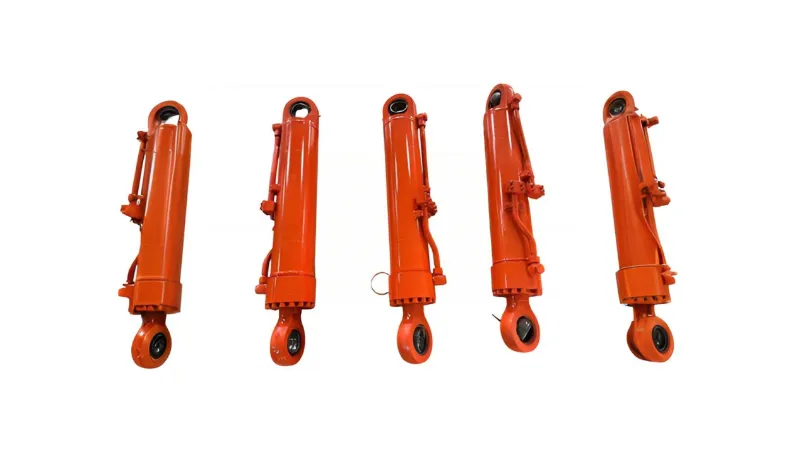

आप हाइड्रोलिक सिलेंडर सीलिंग के बारे में कितना जानते हैं?

हाइड्रोलिक सिलेंडरदोनों तरफ दबाव को अलग-अलग करके पिस्टन रॉड की आगे और पीछे की गति को प्राप्त करें। हालाँकि, हाइड्रोलिक तेल हाइड्रोलिक सिलेंडर के बाएँ और दाएँ कक्ष में मौजूद होता है। हाइड्रोलिक सिलेंडर में पिस्टन उपकरण की गति और आवश्यक सीलिंग प्रदर्शन दोनों को कैसे बनाए रख सकता है?

हाइड्रोलिक सिलेंडरों का वर्गीकरण हाइड्रोलिक सिलेंडर कई प्रकार में आते हैं:

(1) क्रिया के तरीके के अनुसार, हाइड्रोलिक सिलेंडरों को दो मुख्य श्रेणियों में विभाजित किया जाता है: एकल-अभिनय और दोहरा-अभिनय। एकल-अभिनय हाइड्रोलिक सिलेंडर में, एक दिशा में गति हाइड्रोलिक दबाव द्वारा प्राप्त की जाती है, जबकि रिवर्स गति गुरुत्वाकर्षण या स्प्रिंग बल पर निर्भर करती है। डबल-एक्टिंग हाइड्रोलिक सिलेंडर में, दोनों दिशाओं में गति हाइड्रोलिक दबाव पर निर्भर करती है।

(2) विभिन्न ऑपरेटिंग दबावों के अनुसार, हाइड्रोलिक सिलेंडरों को मध्यम-दबाव, निम्न-दबाव, मध्यम-उच्च-दबाव और उच्च-दबाव हाइड्रोलिक सिलेंडरों में विभाजित किया जा सकता है। • मशीन टूल्स के लिए, आमतौर पर मध्यम और निम्न दबाव वाले हाइड्रोलिक सिलेंडर का उपयोग किया जाता है, जिसका रेटेड दबाव 2.5MPa~6.3MPa होता है; छोटे आकार, हल्के वजन और उच्च आउटपुट की आवश्यकता वाले निर्माण वाहनों और विमानों के लिए, मध्यम और उच्च दबाव वाले हाइड्रोलिक सिलेंडर का उपयोग ज्यादातर 101MPa~16MPa के रेटेड दबाव के साथ किया जाता है;

हाइड्रोलिक प्रेस और इसी तरह की मशीनरी के लिए, अधिकांश 25 एमपीए ~ 315 एमपीए के रेटेड दबाव के साथ उच्च दबाव हाइड्रोलिक सिलेंडर का उपयोग करते हैं।

(3) विभिन्न संरचनात्मक प्रकारों के अनुसार, हाइड्रोलिक सिलेंडरों को पिस्टन प्रकार, प्लंजर प्रकार, स्विंग प्रकार, दूरबीन प्रकार आदि में भी वर्गीकृत किया जाता है। उनमें से, पिस्टन प्रकार हाइड्रोलिक सिलेंडर सबसे व्यापक रूप से उपयोग किए जाते हैं। पिस्टन प्रकार के हाइड्रोलिक सिलेंडरों में अलग-अलग संरचनाएं और आंदोलन मोड होते हैं, जैसे सिंगल पिस्टन रॉड और डबल पिस्टन रॉड, सिलेंडर-फिक्स्ड प्रकार और रॉड-फिक्स्ड प्रकार।

हाइड्रोलिक सिलेंडर कैसे लीक होता है?

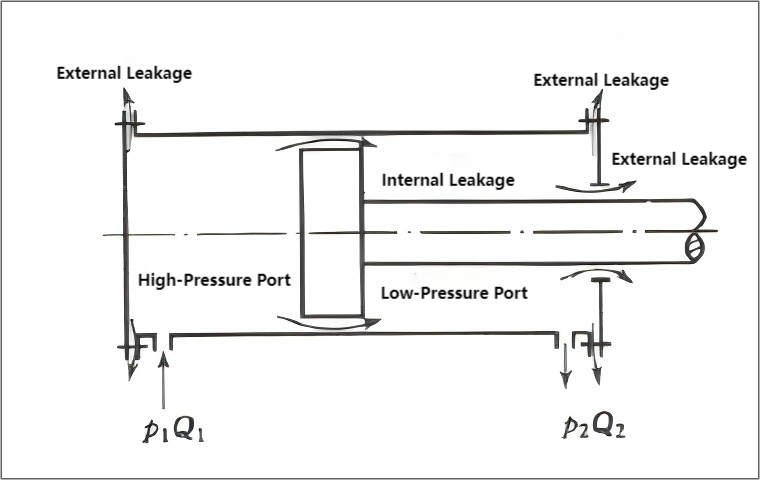

हाइड्रोलिक तेल का रिसाव कैसे होता है?हायड्रॉलिक सिलेंडर? जब एक हाइड्रोलिक सिलेंडर काम कर रहा होता है, तो गुहा के अंदर का दबाव गुहा के बाहर के दबाव (वायुमंडलीय दबाव) से बहुत अधिक होता है; तेल प्रवेश गुहा में दबाव तेल वापसी गुहा में दबाव से बहुत अधिक है। इस प्रकार, तेल निश्चित भागों (एक मार्ग) के कनेक्शन के माध्यम से लीक हो सकता है, जैसे कि अंत टोपी और सिलेंडर के बीच कनेक्शन, और अपेक्षाकृत चलने वाले हिस्सों (दूसरे मार्ग) के बीच निकासी। जैसा कि नीचे चित्र में दिखाया गया है। बाहरी रिसाव से न केवल तेल की हानि होती है और पर्यावरण प्रभावित होता है, बल्कि आग का खतरा भी पैदा होता है। आंतरिक रिसाव के कारण तेल गर्म हो जाएगा, हाइड्रोलिक सिलेंडर की वॉल्यूमेट्रिक दक्षता कम हो जाएगी, और परिणामस्वरूप हाइड्रोलिक सिलेंडर का कार्य प्रदर्शन खराब हो जाएगा। इसलिए, रिसाव को कम से कम किया जाना चाहिए।

जैसा कि चित्र में दिखाया गया है, हाइड्रोलिक सिलेंडर हाइड्रोलिक तेल का रिसाव कर सकते हैं, सबसे महत्वपूर्ण रूप से कनेक्शन और क्लीयरेंस के माध्यम से। इसे पाँच मुख्य श्रेणियों में संक्षेपित किया जा सकता है:

(1) सीलिंग रिंगों के चयन के मुद्दे: हाइड्रोलिक प्रौद्योगिकी के विकास के साथ, सीलिंग उपकरणों की डिजाइन और संरचना अधिक विविध हो गई है, और नई सीलिंग सामग्री लगातार उभर रही है। सामान्य प्रकार की सीलिंग रिंगों में डस्ट रिंग्स, वाईएक्स-टाइप रिंग्स, यू-टाइप रिंग्स, वी-टाइप कॉम्बिनेशन सील्स, ग्लाइड रिंग्स, स्टेप सील्स और सपोर्ट गाइड रिंग्स आदि शामिल हैं, जो मुख्य रूप से डिजाइन और विनिर्माण इकाइयों द्वारा चुने जाते हैं, और आम तौर पर कोई समस्या नहीं होती है। लागत संबंधी विचारों के कारण, साइट पर उपयोग की जाने वाली सामान्य सीलिंग सामग्री आमतौर पर नाइट्राइल रबर, पॉलिएस्टर पॉलीयुरेथेन और बुने हुए कपड़े की रबर होती है, जो निम्न-श्रेणी की सामग्री होती है और अक्सर दीर्घकालिक सीलिंग विश्वसनीयता की आवश्यकताओं को पूरा करने में विफल होती है। इसलिए, सीलिंग प्रदर्शन में सुधार और हाइड्रोलिक सिलेंडरों की सेवा जीवन का विस्तार करने के लिए सीलिंग सामग्री को अपग्रेड करना महत्वपूर्ण है।

(2) सीलिंग रिंग भंडारण: हाइड्रोलिक सील आमतौर पर बड़ी मात्रा में रखी जाती हैं। समस्याओं की तुरंत पहचान करने और पुरानी या ख़राब सीलिंग रिंगों के उपयोग से बचने के लिए ऑन-साइट कर्मियों को अपने रखरखाव और भंडारण को मानकीकृत और व्यवस्थित करना चाहिए।

(3) सीलिंग स्थापना: साइट पर कर्मियों के लिए तकनीकी प्रशिक्षण को मजबूत करना। स्थापना के दौरान, सुनिश्चित करें कि खरोंच या गलत स्थापना से बचने के लिए हाइड्रोलिक सिलेंडर और सीलिंग रिंग साफ हों। विभिन्न प्रकार की सीलिंग रिंगों की स्थापना तकनीकों पर ध्यान दें।

(4) सीलिंग रिंग और ग्रूव फिट: सीलिंग प्रदर्शन की गुणवत्ता न केवल सीलिंग रिंग पर निर्भर करती है, बल्कि सीलिंग रिंग और ग्रूव के बीच और सीलिंग रिंग और सील सतह के बीच फिट पर भी निर्भर करती है। यदि खांचे के मशीनिंग आयामों में त्रुटियां हैं या सिलेंडर बॉडी या टाई रॉड पर घिसाव है, तो सीलिंग रिंग आयामों को वास्तविक असेंबली आयामों के अनुसार समायोजित करने की आवश्यकता है। यदि सील की गई सतह पर खरोंच है या बहुत खुरदरी है, तो इसकी मरम्मत या बदलने की आवश्यकता है।

(5) तेल इनलेट/आउटलेट और हाइड्रोलिक तेल पाइप के बीच सीलिंग के मुद्दे: हाइड्रोलिक तेल पाइप के लंबे समय तक उपयोग से उम्र बढ़ने और इनलेट/आउटलेट और तेल पाइप के बीच फिट में अपर्याप्त जकड़न हो सकती है, जिसके परिणामस्वरूप तेल रिसाव हो सकता है।

हाइड्रोलिक सिलेंडरों के लिए सीलिंग के तरीके

हाइड्रोलिक सिलेंडरों के लिए सामान्य सीलिंग विधियों में गैप सीलिंग और रिंग सीलिंग शामिल हैं।

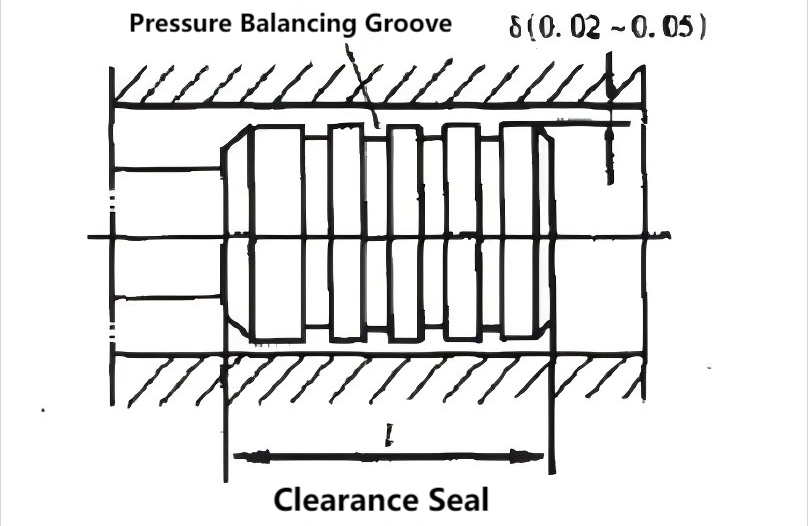

(1) गैप सीलिंग, जैसा कि चित्र 1 में दिखाया गया है, सील सुनिश्चित करने के लिए अपेक्षाकृत गतिशील भागों के बीच बहुत छोटी निकासी पर निर्भर करती है। हाइड्रोलिक सिलेंडर के पिस्टन पर कई कुंडलाकार खांचे (आमतौर पर 0.5 x 0.5 मिमी) बने होते हैं। उनका कार्य दोहरा है: सबसे पहले, पिस्टन और सिलेंडर की दीवार के बीच संपर्क क्षेत्र को कम करना; दूसरे, कुंडलाकार खांचे में तेल के दबाव के कारण, पिस्टन केंद्र में स्थित होता है, जिससे साइड दबाव के कारण पिस्टन और सिलेंडर की दीवार के बीच घर्षण कम हो जाता है, और इस प्रकार रिसाव कम हो जाता है। इस सीलिंग विधि में घर्षण कम है लेकिन सीलिंग प्रदर्शन खराब है और इसके लिए उच्च मशीनिंग सटीकता की आवश्यकता होती है। यह छोटे आयामों, कम दबाव और उच्च गति गति वाले अनुप्रयोगों के लिए उपयुक्त है। निकासी मान 0.02~0.05 मिमी हो सकता है।

(2)सीलिंग के छल्लेइसका उपयोग स्थिर (स्थैतिक) और गतिशील (गतिशील) दोनों घटकों के लिए किया जा सकता है, और वर्तमान में हाइड्रोलिक सिस्टम में सबसे व्यापक रूप से उपयोग किए जाने वाले सीलिंग उपकरण हैं। सीलिंग रिंग तेल प्रतिरोधी रबर से बने होते हैं (हाल के वर्षों में, पहनने के प्रतिरोध में सुधार के लिए नायलॉन या अन्य सामग्रियों का भी उपयोग किया गया है)। सीलिंग रिंग आमतौर पर ओ-आकार, वाई-आकार, वी-आकार, एल-आकार, जे-आकार, वाईएक्स-आकार आदि में बनाई जाती हैं। उनके पास आसान विनिर्माण, सुविधाजनक उपयोग, विश्वसनीय सीलिंग और विभिन्न दबावों के तहत विश्वसनीय संचालन जैसे कई फायदे हैं।

① ओ-रिंग सीलगोलाकार क्रॉस-सेक्शन वाले एक प्रकार के सीलिंग तत्व हैं और व्यापक रूप से उपयोग किए जाते हैं। ओ-रिंग सील को खांचे में स्थापित किया जाता है और तेल के दबाव के तहत विकृत किया जाता है, जिससे सीलिंग प्रभाव प्राप्त करने के लिए वे खांचे और अंतराल के खिलाफ कसकर फिट हो जाते हैं। बढ़ते दबाव के साथ सीलिंग का प्रदर्शन बढ़ता है। इसके फायदे सरल संरचना, आसान विनिर्माण, अच्छा सीलिंग प्रदर्शन और कम घर्षण हैं; इसका नुकसान यह है कि उच्च दबाव में...

② वाई-रिंग सील सामान्य परिस्थितियों में, सीलिंग प्रभाव प्राप्त करने के लिए वाई-रिंग सील को बिना सपोर्ट रिंग के सीधे खांचे में स्थापित किया जा सकता है। हालाँकि, बड़े दबाव परिवर्तन और उच्च स्लाइडिंग गति वाली स्थितियों में, सील को ठीक करने के लिए एक समर्थन रिंग का उपयोग किया जाना चाहिए। इसके फायदों में मजबूत अनुकूलनशीलता शामिल है।

③ वी-आकार की सील का उपयोग ज्यादातर कम गति वाले हाइड्रोलिक सिलेंडर में किया जाता है। इनमें अलग-अलग आकार के सपोर्ट रिंग, सीलिंग रिंग और प्रेशर रिंग शामिल हैं। इन सीलों में एक बड़ा संपर्क क्षेत्र और अच्छा सीलिंग प्रदर्शन होता है, लेकिन उच्च घर्षण भी होता है।

④ Yx सील में एक छोटा क्रॉस-अनुभागीय आयाम और सरल संरचना होती है; उनकी लंबाई उनकी चौड़ाई से दोगुनी से भी अधिक है। इसलिए, सपोर्ट रिंग के बिना भी, सील खांचे में मुड़ेगी या लुढ़केगी नहीं। सील के भीतरी और बाहरी होठों की लंबाई अलग-अलग होती है। छोटा होंठ काम करने वाला होंठ है, जो सीलिंग सतह के संपर्क में रहता है, जिसके परिणामस्वरूप कम फिसलने वाला घर्षण, अच्छा पहनने का प्रतिरोध और लंबी सेवा जीवन होता है। लंबे होंठ में गैर-गतिशील सतह के साथ बड़ा हस्तक्षेप फिट होता है, जिसके परिणामस्वरूप उच्च घर्षण प्रतिरोध होता है। यह वाई-आकार की सील को अच्छी स्थिरता देता है और घिसाव की भरपाई करता है। यह संरचना उच्च और निम्न दबाव वाले वातावरण और उच्च गति वाले आंदोलनों में अच्छा सीलिंग प्रदर्शन प्रदान करती है। इसलिए, Yx-आकार की मुहरें वर्तमान में व्यापक रूप से उपयोग की जाती हैं। (वाई-आकार, वी-आकार, वाई...) ओ-रिंग्स की सीलिंग दबाव वाले तेल की क्रिया के माध्यम से प्राप्त की जाती है, जो सीलिंग सतह के खिलाफ उनके होंठों को कसती है। उच्च तेल दबाव के परिणामस्वरूप बेहतर सील बनती है। उपयोग के दौरान, स्थापना दिशा पर ध्यान देना चाहिए ताकि यह सुनिश्चित हो सके कि वे दबाव में खुलते हैं।

हाइड्रोलिक सिलेंडर रिसाव

क्या यह एक के लिए आदर्श है?हायड्रॉलिक सिलेंडरबिल्कुल कोई हाइड्रोलिक तेल लीक करने के लिए? बहुत से लोग मानते हैं कि हाइड्रोलिक सिलेंडर में हाइड्रोलिक तेल के रिसाव के कई नुकसान हैं, तो क्या सभी रिसाव को खत्म करना सबसे अच्छा नहीं होगा? दरअसल, ऐसा नहीं है. यदि कोई रिसाव नहीं होता, तो सिलेंडर के अंदर पिस्टन रॉड की पारस्परिक गति किसी भी तेल को बाहर नहीं ले जाती, जिसके परिणामस्वरूप शुष्क घर्षण होता और सिलेंडर के प्रदर्शन और जीवनकाल पर नकारात्मक प्रभाव पड़ता। इसके अलावा, हाइड्रोलिक सिलेंडर में पूर्ण सीलिंग प्राप्त करना असंभव है। पिस्टन रॉड की पारस्परिक गति अनिवार्य रूप से कुछ तेल निकालती है। हालाँकि, इस रिसाव को कम किया जाना चाहिए। इसलिए, हाइड्रोलिक सील में बेहद कम रिसाव, उत्कृष्ट सीलिंग प्रदर्शन होना चाहिए, और हाइड्रोलिक तेल के दबाव में वृद्धि के साथ स्वचालित रूप से उनके सीलिंग प्रभाव में सुधार होना चाहिए। उच्च दबाव और उच्च तापमान जैसे कठोर कामकाजी वातावरण में भी, हाइड्रोलिक सील का रिसाव उल्लेखनीय रूप से नहीं बढ़ना चाहिए।

सारांश

हाइड्रोलिक सिलेंडर हाइड्रोलिक सिस्टम का एक्चुएटर और सिस्टम का एक महत्वपूर्ण घटक है। हाइड्रोलिक सिलेंडर की सील की गुणवत्ता सीधे पूरे सिस्टम के कामकाजी प्रदर्शन और दक्षता को प्रभावित करती है। इसलिए, हमें यह सुनिश्चित करना चाहिए कि हाइड्रोलिक सिलेंडर का सीलिंग प्रदर्शन अच्छा हो।
