एक Vise की मूल संरचना क्या है? कैसे बनाए रखने के लिए और एक vise?

परिचय

एक यांत्रिक प्रसंस्करण व्यवसायी के रूप में,सीएनसी टूल वाइसहमारे दैनिक कार्य में अपरिहार्य उपकरणों में से एक है। यह भागों के क्लैम्पिंग, प्रसंस्करण और विधानसभा में एक महत्वपूर्ण भूमिका निभाता है।

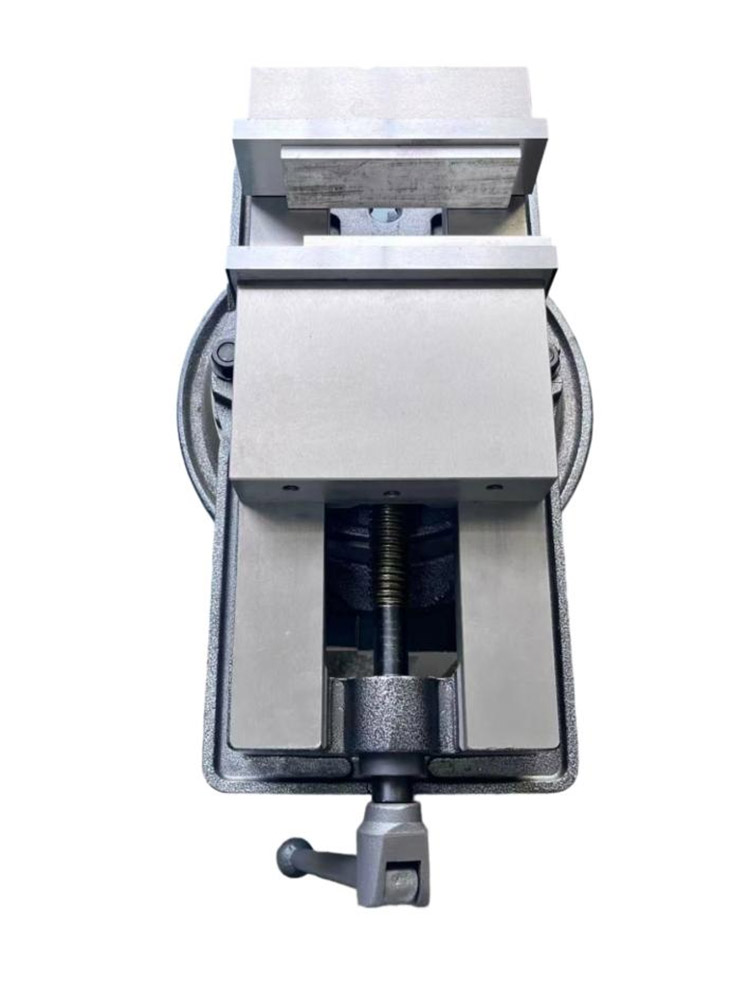

1. मिलिंग के मूल संरचना

(१) जबड़े का शरीर

जबड़े का शरीर आमतौर पर उच्च शक्ति वाले कच्चा लोहा या स्टील से बना होता है। यह न केवल अन्य घटकों के लिए एक बढ़ते आधार प्रदान करता है, बल्कि प्रसंस्करण के दौरान क्लैम्पिंग बल और विभिन्न तनावों को भी सहन करता है।

(२) फिक्स्ड जबड़े और जंगम जबड़े

वर्कपीस को जकड़ने के लिए निश्चित जबड़े और जंगम जबड़े का उपयोग किया जाता है। निश्चित जबड़े जबड़े के एक तरफ स्थापित किए जाते हैं, जबकि जंगम जबड़े एक पेंच के माध्यम से जबड़े के शरीर से जुड़े होते हैं। जंगम जबड़ा वर्कपीस के क्लैम्पिंग या ढीला करने के लिए स्क्रू द्वारा संचालित जबड़े के शरीर के गाइड रेल के साथ स्थानांतरित कर सकता है।

(३) पेंच और अखरोट

स्क्रू जबड़े के शरीर के अंदर स्थापित किया गया है, एक छोर जंगम जबड़े से जुड़ा होता है, और दूसरा छोर जबड़े के शरीर से एक हैंडल बनाने के लिए फैलता है। हैंडल को घुमाकर, स्क्रू क्लैम्पिंग या शिथिलता की कार्रवाई को प्राप्त करने के लिए चलती है।

(४) गाइड रेल

गाइड रेल वह ट्रैक है जिस पर जंगम जबड़ा चलता है, जो आमतौर पर जबड़े के शरीर के किनारे स्थित होता है। गाइड रेल की सटीकता और सतह की गुणवत्ता सीधे चलती स्थिरता को प्रभावित करती है और चल जबड़े की सटीकता को प्रभावित करती है।

(५) आधार

आधार Vise का सहायक हिस्सा है, जिसे आमतौर पर रोटेटेबल होने के लिए डिज़ाइन किया गया है, ताकि ऑपरेटर वर्कपीस की दिशा को आवश्यकतानुसार समायोजित कर सके।

2. मशीन विज़ का अर्थ

(१) सफाई

प्रत्येक उपयोग के बाद, पोंछेंउपाध्यक्षप्रसंस्करण के दौरान छोड़े गए लोहे के फाइलिंग, धूल और तेल के अवशेषों को हटाने के लिए एक साफ कपड़े के साथ शरीर, जबड़े, पेंच और गाइड रेल। विशेष रूप से जबड़े, अगर वहाँ लोहे के फाइलिंग बची हैं, तो यह अगली बार वर्कपीस को क्लैंप करते समय वर्कपीस की सतह को खरोंच कर सकता है।

(२) स्नेहन

Vise को चिकनाई रखना अपने सेवा जीवन को बढ़ाने की कुंजी है। पेंच के लिए चिकनाई तेल की एक उचित मात्रा लागू करें और नियमित रूप से मार्ग को मार्गदर्शन करें। चिकनाई का तेल न केवल भागों के बीच घर्षण को कम कर सकता है, बल्कि जंग को भी रोक सकता है।

(३) पेंच और अखरोट की जाँच करें

नियमित रूप से पेंच और अखरोट के फिट की जाँच करें। यदि स्क्रू को अनसुना रूप से घुमाने के लिए पाया जाता है या ढीलेपन के संकेत होते हैं, तो समय में अखरोट को समायोजित या बदलें। स्क्रू और नट की फिट सटीकता सीधे वाइस के क्लैम्पिंग बल और परिचालन लचीलेपन को प्रभावित करती है, इसलिए इसे नजरअंदाज नहीं किया जा सकता है।

(४) आधार की जाँच करें

आधार की स्थिरता Vise के उपयोग प्रभाव के लिए महत्वपूर्ण है। यदि आधार के बढ़ते बोल्ट ढीले पाए जाते हैं, तो उन्हें समय में कस लें। इसी समय, जांचें कि आधार का रोटेशन फ़ंक्शन सामान्य है या नहीं। यदि रोटेशन चिकनी नहीं है, तो आधार के अंदर धूल और मलबे को साफ करें और जहां आवश्यक हो, चिकनाई तेल लगाएं।

निष्कर्ष

मशीन Vise एक बहुत महत्वपूर्ण उपकरण हैसीएनसी मशीन उपकरण प्रसंस्करण। इसकी मूल संरचना सरल लेकिन शक्तिशाली है, इसलिए हम सावधानीपूर्वक इसे बनाए रखेंगे और इसका उपयोग करेंगे। मुझे उम्मीद है कि हमारा अनुभव और कौशल सहायक हो सकता है।
