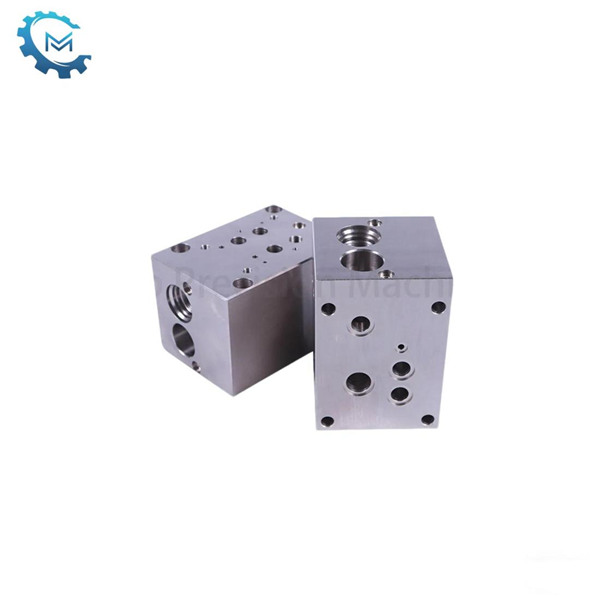

हाइड्रोलिक वाल्व ब्लॉक में प्रत्येक पोर्ट के कार्य क्या हैं?

एक हाइड्रोलिक वाल्व मैनिफोल्ड निर्माता के रूप में, हम अच्छी तरह से जानते हैं कि हाइड्रोलिक वाल्व में प्रत्येक बंदरगाह में कई गुना एक महत्वपूर्ण कार्य होता है। जब हाइड्रोलिक वाल्व कई गुना डिजाइन और निर्माण करते हैं, तो हम सावधानीपूर्वक प्रत्येक बंदरगाह के लेआउट और कार्य की योजना बनाते हैं ताकि यह सुनिश्चित हो सके कि प्रत्येक विवरण ग्राहकों के उच्च मानकों को पूरा कर सकता है। निम्नलिखित हाइड्रोलिक वाल्व में प्रत्येक बंदरगाह के कार्यों की हमारी विस्तृत व्याख्या है।

1। पी पोर्ट (दबाव पोर्ट):

फ़ंक्शन: पी पोर्ट हाइड्रोलिक वाल्व ब्लॉक का मुख्य तेल इनलेट है, जो हाइड्रोलिक पंप के आउटपुट एंड से जुड़ा हुआ है। हाइड्रोलिक तेल पूरे हाइड्रोलिक सिस्टम के लिए पावर प्रदान करने के लिए पी पोर्ट के माध्यम से वाल्व ब्लॉक में प्रवेश करता है। पोर्ट हाइड्रोलिक सिस्टम का "स्रोत" है, यह सुनिश्चित करता है कि हाइड्रोलिक तेल आसानी से वाल्व ब्लॉक में प्रवेश कर सकता है और आवश्यकतानुसार प्रत्येक हाइड्रोलिक वाल्व और एक्ट्यूएटर को वितरित किया जा सकता है।

2। टी पोर्ट (टैंक पोर्ट):

टी पोर्ट हाइड्रोलिक वाल्व ब्लॉक का रिटर्न ऑयल पोर्ट है, जो हाइड्रोलिक तेल टैंक से जुड़ा है। काम पूरा करने के बाद, हाइड्रोलिक तेल कूलिंग और फ़िल्टरिंग के लिए टी पोर्ट के माध्यम से टैंक में लौटता है। पोर्ट यह सुनिश्चित करता है कि वाल्व ब्लॉक में तेल संचय से बचने के लिए हाइड्रोलिक तेल सिस्टम में प्रसारित किया जाता है। इसी समय, हाइड्रोलिक तेल की स्वच्छता और तापमान को तेल टैंक के शीतलन और फ़िल्टरिंग कार्यों के माध्यम से बनाए रखा जाता है।

3। एक पोर्ट और बी पोर्ट (एक्ट्यूएटर पोर्ट):

एक पोर्ट और बी पोर्ट हाइड्रोलिक वाल्व ब्लॉक के एक्ट्यूएटर इंटरफेस हैं, जो क्रमशः हाइड्रोलिक सिलेंडर या हाइड्रोलिक मोटर के दो कक्षों से जुड़े हैं। एक पोर्ट और बी पोर्ट के तेल सर्किट को नियंत्रित करके, हाइड्रोलिक सिलेंडर का विस्तार और वापसी या हाइड्रोलिक मोटर के आगे और रिवर्स रोटेशन को प्राप्त किया जा सकता है। ए और बी हाइड्रोलिक सिस्टम में एक्ट्यूएटर्स के पावर चैनल हैं। हाइड्रोलिक वाल्व को स्विच करके, हाइड्रोलिक तेल की प्रवाह दिशा को नियंत्रित किया जाता है, जिससे एक्ट्यूएटर्स के गति नियंत्रण को महसूस होता है।

4। एक्स-पोर्ट और वाई-पोर्ट (पायलट पोर्ट):

एक्स-पोर्ट और वाई-पोर्ट पायलट ऑयल सर्किट के इंटरफेस हैं, जिनका उपयोग पायलट वाल्व के तेल सर्किट को नियंत्रित करने के लिए किया जाता है। पायलट वाल्व का उपयोग आमतौर पर मुख्य वाल्व के उद्घाटन और समापन को नियंत्रित करने के लिए किया जाता है, और मुख्य वाल्व को पायलट ऑयल सर्किट के दबाव परिवर्तन से सटीक रूप से नियंत्रित किया जाता है। पायलट ऑयल सर्किट पोर्ट पायलट वाल्व के लिए एक स्वतंत्र तेल सर्किट प्रदान करता है, यह सुनिश्चित करता है कि मुख्य वाल्व के नियंत्रण संकेत को सटीक रूप से प्रेषित किया जा सकता है, जिससे हाइड्रोलिक सिस्टम की प्रतिक्रिया की गति और नियंत्रण सटीकता में सुधार होता है।

5। एल-पोर्ट (लोड पोर्ट):

एल-पोर्ट लोड फीडबैक ऑयल सर्किट का इंटरफ़ेस है, जिसका उपयोग लोड फीडबैक डिवाइस को कनेक्ट करने के लिए किया जाता है। लोड फीडबैक डिवाइस हाइड्रोलिक सिस्टम में लोड परिवर्तन का पता लगा सकता है और सिस्टम के स्वचालित समायोजन का एहसास करने के लिए नियंत्रण इकाई को सिग्नल को वापस खिला सकता है। एल-पोर्ट यह सुनिश्चित करता है कि हाइड्रोलिक सिस्टम स्वचालित रूप से लोड फीडबैक डिवाइस के माध्यम से लोड परिवर्तन के अनुसार दबाव और प्रवाह को समायोजित कर सकता है, सिस्टम की स्थिरता और दक्षता में सुधार कर सकता है।

निष्कर्ष

हाइड्रोलिक वाल्व मैनिफोल्ड निर्माता के रूप में, हम हाइड्रोलिक सिस्टम के कुशल और स्थिर संचालन को सुनिश्चित करने के लिए नियंत्रण तेल सर्किट होल से अन्य कार्यात्मक छेद तक, मुख्य तेल सर्किट होल से पायलट ऑयल सर्किट होल तक हर छेद को ध्यान से डिजाइन और निर्माण करते हैं। हम ग्राहकों को उच्च-गुणवत्ता वाले, उच्च-प्रदर्शन वाले हाइड्रोलिक वाल्व के कई गुना प्रदान करने के लिए प्रतिबद्ध हैं, जो विभिन्न अनुप्रयोग परिदृश्यों में अपने उपकरणों को अच्छा प्रदर्शन करने में मदद करते हैं।
