क्या राहत वाल्व को चेक वाल्व से पहले या बाद में स्थापित किया जाना चाहिए?

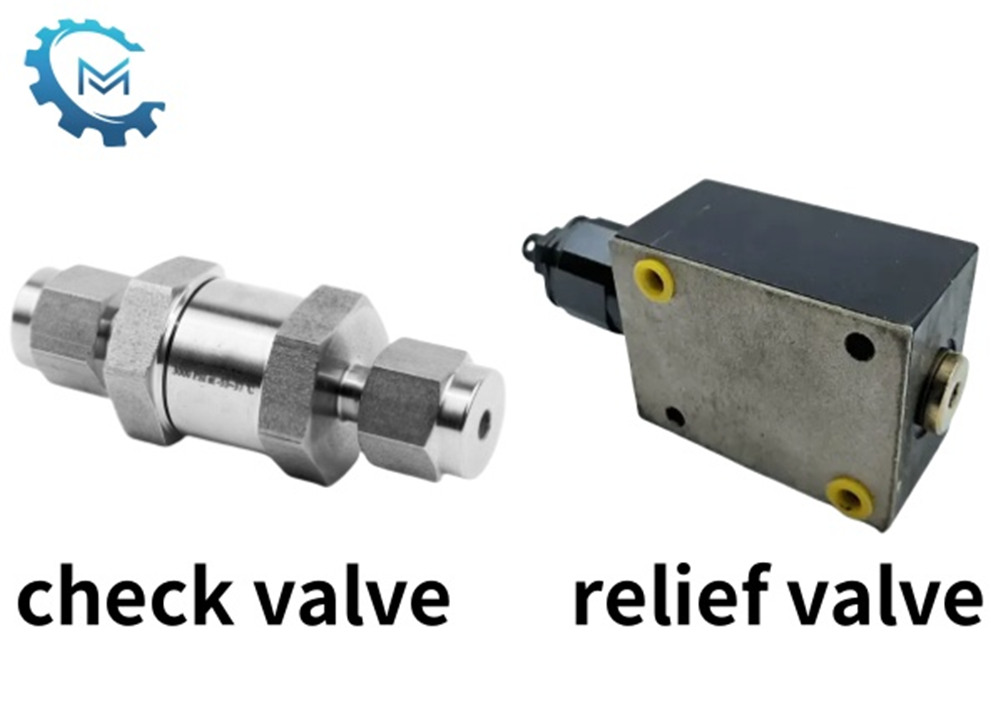

एक हाइड्रोलिक उपकरण निर्माता के रूप में, हम अक्सर हाइड्रोलिक सिस्टम को डिजाइन करते समय राहत वाल्व के इंस्टॉलेशन ऑर्डर के बारे में सोचते हैं और वाल्व की जांच करते हैं। दोनों वाल्व हाइड्रोलिक सिस्टम में एक महत्वपूर्ण भूमिका निभाते हैं। राहत वाल्व का उपयोग मुख्य रूप से अत्यधिक दबाव के कारण होने वाले नुकसान से सिस्टम को बचाने के लिए किया जाता है, जबकि तेल के रिवर्स प्रवाह को रोकने के लिए चेक वाल्व का उपयोग किया जाता है।

राहत वाल्व अक्सर ऊपर की ओर क्यों होता हैवाल्व जांचें?

जब राहत वाल्व का उपयोग सिस्टम के मुख्य दबाव नियंत्रण वाल्व के रूप में किया जाता है, तो यह आमतौर पर हाइड्रोलिक पंप के आउटलेट पर और चेक वाल्व से पहले समानांतर में जुड़ा होता है। इस समय, राहत वाल्व सीधे मॉनिटर करता है और अचानक लोड परिवर्तन या सिस्टम रुकावट के कारण अत्यधिक दबाव को रोकने के लिए पंप के आउटपुट दबाव को सीमित करता है, और पंप और पाइपलाइन की सुरक्षा की रक्षा करता है। यह लोहे का नियम हाइड्रोलिक सिस्टम के मुख्य सुरक्षा तर्क से लिया गया है: तेल पंप द्वारा दबाव तेल उत्पादन केवल राहत वाल्व से गुजरने के बाद चेक वाल्व द्वारा नियंत्रित एक्ट्यूएटर सर्किट में प्रवेश कर सकता है। यह लेआउट यह सुनिश्चित करता है कि जब सिस्टम का दबाव सेट मान से अधिक हो जाता है, तो राहत वाल्व पाइपलाइनों या घटकों को नुकसान पहुंचाने वाले दबाव के बढ़ने से बचने के लिए तेल टैंक में अतिरिक्त प्रवाह को तुरंत मार्गदर्शन कर सकता है।

विशेष स्थितियों के लिए अपवाद

कुछ कामकाजी परिस्थितियों में, ओवरफ्लो वाल्व को चेक वाल्व के बाद रखा जाना चाहिए। उदाहरण के लिए, एक हाइड्रोलिक लॉकिंग सर्किट में, दो हाइड्रॉलिक रूप से नियंत्रित चेक वाल्व से बना लॉकिंग डिवाइस के पीछे एक स्वतंत्र अतिप्रवाह वाल्व की आवश्यकता होती है। यह डिज़ाइन न केवल एक्ट्यूएटर के विश्वसनीय लॉकिंग को सुनिश्चित करता है, बल्कि अनलॉक करते समय स्वतंत्र रूप से प्रभाव दबाव को नियंत्रित कर सकता है।

एक अन्य उदाहरण कुछ संचयकों का तेल आपूर्ति सर्किट है। जब संचायक के डाउनस्ट्रीम घटकों की रक्षा करना आवश्यक होता है, तो चेक वाल्व के बाद ओवरफ्लो वाल्व स्थापित किया जाना चाहिए। इस समय, चेक वाल्व संचायक ऊर्जा को वापस बहने से रोक सकता है, जबकि बाद में अतिप्रवाह वाल्व हर समय काम करने वाले कक्ष के दबाव की निगरानी करता है, एक डबल सुरक्षा तंत्र बनाता है।

निष्कर्ष

के तौर परवाल्व ब्लॉकनिर्माता, हम अच्छी तरह से जानते हैं कि राहत वाल्व और चेक वाल्व की स्थापना अनुक्रम का उचित चयन हाइड्रोलिक प्रणाली के स्थिर संचालन और घटकों की सुरक्षा के लिए महत्वपूर्ण है। हाइड्रोलिक सिस्टम को डिजाइन करते समय, हम व्यापक रूप से सिस्टम की विशिष्ट आवश्यकताओं और अनुप्रयोग परिदृश्यों के आधार पर पूरे हाइड्रोलिक सिस्टम के संतुलन पर विचार करेंगे, और यह सुनिश्चित करने के लिए इंस्टॉलेशन अनुक्रम को सही ढंग से चुनें कि हाइड्रोलिक सिस्टम सुरक्षित और कुशलता से काम कर सकता है।
