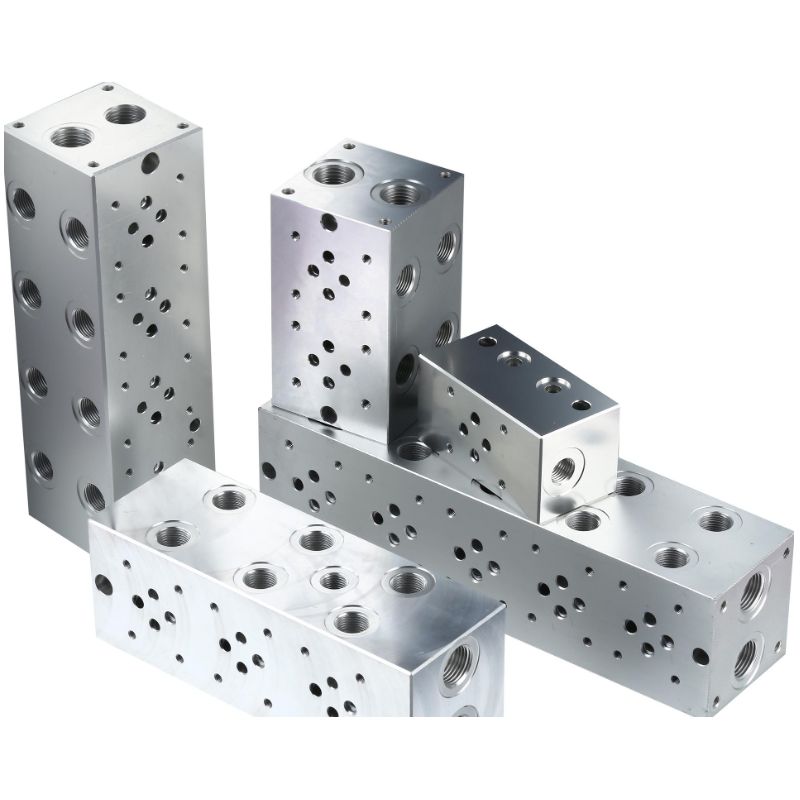

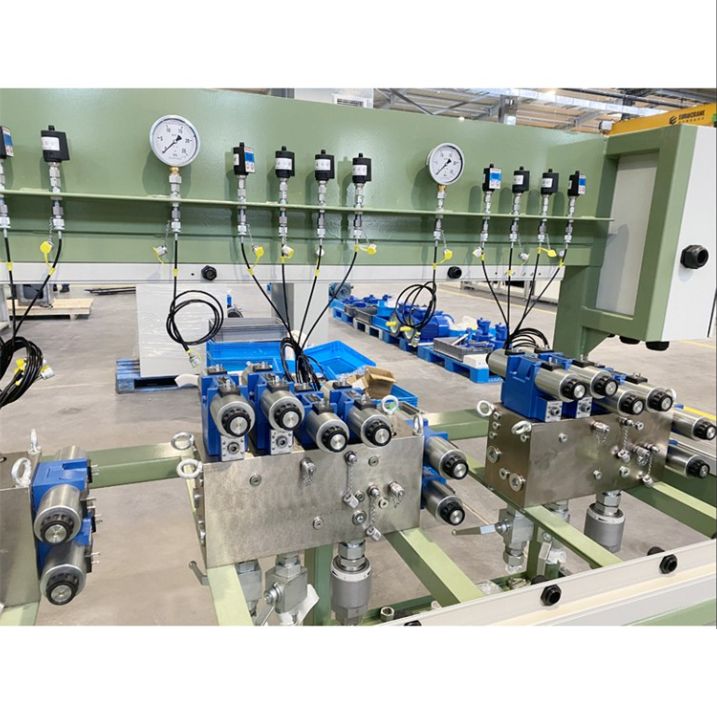

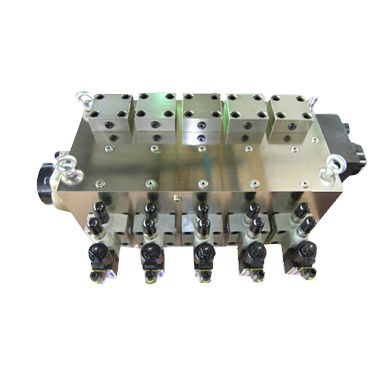

हाइड्रोलिक स्टेशन वाल्व ब्लॉक

हाइड्रोलिक स्टेशन वाल्व ब्लॉक दबाव तेल द्वारा संचालित एक स्वचालन घटक है। यह दबाव वितरण वाल्व के दबाव तेल द्वारा नियंत्रित किया जाता है। इसका उपयोग आमतौर पर इलेक्ट्रोमैग्नेटिक प्रेशर डिस्ट्रीब्यूशन वाल्व के साथ संयोजन में किया जाता है और इसका उपयोग जलविद्युत स्टेशनों के तेल, गैस और पानी के पाइपलाइन सिस्टम के चालू और बंद को दूर से नियंत्रित करने के लिए किया जा सकता है। । हाइड्रोलिक वाल्व का मुख्य घटक हाइड्रोलिक वाल्व ब्लॉक है, जो हाइड्रोलिक वाल्व में तरल प्रवाह की दिशा, दबाव और प्रवाह को नियंत्रित करने में महत्वपूर्ण भूमिका निभाता है। हाइड्रोलिक वाल्व ब्लॉक का उपयोग न केवल हाइड्रोलिक सिस्टम के डिजाइन और स्थापना को सरल बनाता है, बल्कि हाइड्रोलिक सिस्टम के एकीकरण और मानकीकरण की सुविधा भी देता है, जो विनिर्माण लागत को कम करने और सटीकता और विश्वसनीयता में सुधार करने के लिए फायदेमंद है।

हाइड्रोलिक स्टेशन वाल्व ब्लॉक की सामग्री:

20# स्टील, 35 जाली स्टील, 45# स्टील, Q355D, कच्चा लोहा, एल्यूमीनियम, आदि। हाइड्रोलिक वाल्व फास्टनर की सामग्री को दोष का पता लगाने की आवश्यकता होती है और परीक्षण पास करने के बाद इसका उपयोग किया जा सकता है।

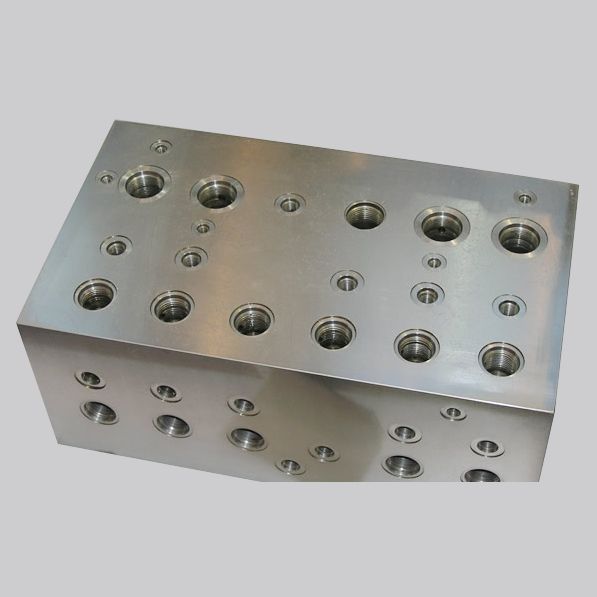

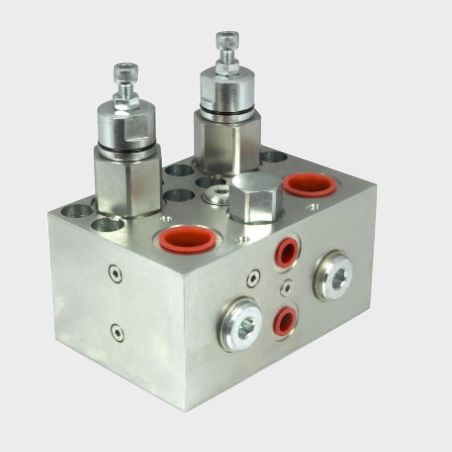

हाइड्रोलिक वाल्व ब्लॉक पर सभी पेंच छेद में मशीनिंग सटीकता आवश्यकताएं होनी चाहिए। आम तौर पर, 7h का चयन किया जाता है। थ्रेडेड कारतूस वाल्व के बढ़ते छेद की मशीनिंग सटीकता को उत्पाद के नमूने की आवश्यकताओं का पालन करना चाहिए। कारतूस वाल्व के बढ़ते छेद की खुरदरापन RA0.8 है। इसके अलावा, आयामी सहिष्णुता और ज्यामितीय सहिष्णुता आवश्यकताएं भी हैं। 0-रिंग नाली की सतह खुरदरापन RA1.6 है, और सामान्य प्रवाह चैनल की सतह खुरदरापन RA12.5 है।

उच्च दबाव वाल्व ब्लॉक 35 जाली स्टील से बना है। सामान्य वाल्व ब्लॉक A3 स्टील या नमनीय लोहे से बना है। गैस काटने के साथ प्लेट से वाल्व ब्लॉक सामग्री को काटते समय, पर्याप्त प्रसंस्करण भत्ता छोड़ दिया जाना चाहिए। वाल्व ब्लॉक को खाली जाली को काटना और फिर संसाधित करना सबसे अच्छा है। वाल्व ब्लॉक को संसाधित करने के लिए उपयोग की जाने वाली सामग्री को यह सुनिश्चित करना चाहिए कि आंतरिक संरचना घनी है और इसमें इंटरलेयर्स और ट्रैकोमा जैसे दोष नहीं होने चाहिए। यदि आवश्यक हो, तो रिक्त को खामियों के लिए निरीक्षण किया जाना चाहिए। कास्ट आयरन ब्लॉक और बड़े स्टील ब्लॉक को प्रसंस्करण से पहले वृद्ध और पूर्व-उपचार किया जाना चाहिए।

अब एक उद्धरण प्राप्त करें

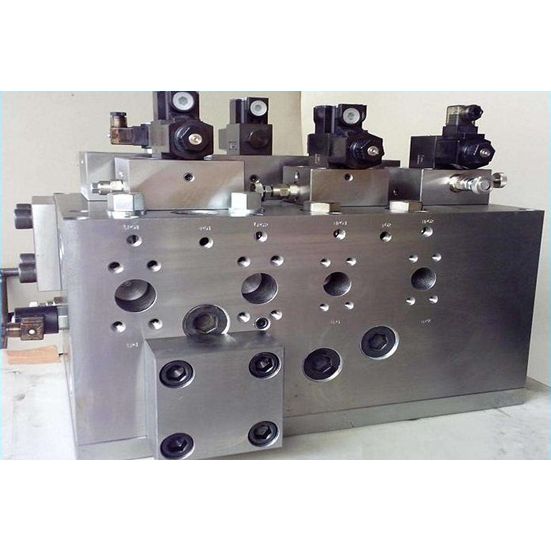

हाइड्रोलिक स्टेशन वाल्व ब्लॉक उत्पाद अवलोकन

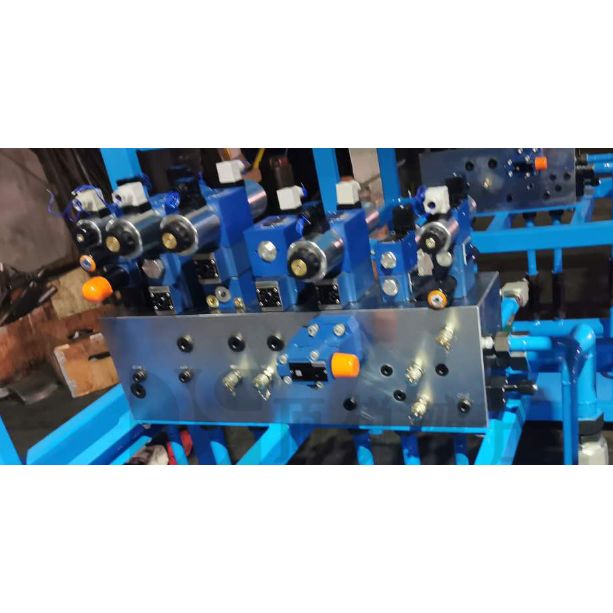

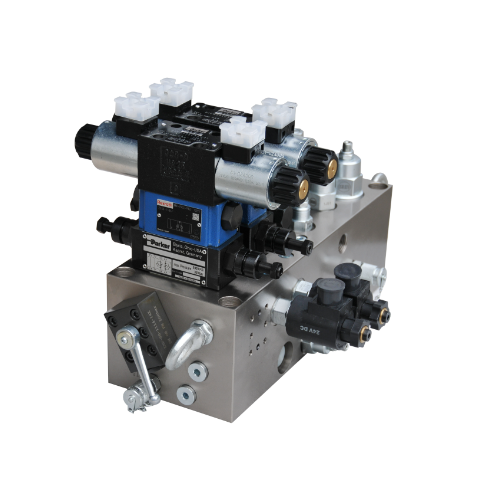

हाइड्रोलिक वाल्व ब्लॉक ऑपरेशन के दौरान एक छोटा सर्किट है। उपयोग के दौरान, उपयोग किए गए विभिन्न वाल्वों को वाल्व ब्लॉक में तेल छेद के माध्यम से एक निश्चित सीमा तक जोड़ा जाएगा। उदाहरण के लिए, हम अब एक बैलेंस वाल्व ब्लॉक का उपयोग करते हैं, जो बैलेंस वाल्व, प्रेशर कम करने वाले वाल्व, वन-वे वाल्व, रिवर्सिंग वाल्व और शटल वाल्व को एकीकृत करता है। हाइड्रोलिक वाल्व ब्लॉक कुछ हद तक एक स्वतंत्र हाइड्रोलिक डिवाइस है। यह ऑपरेशन के दौरान अपने ड्राइविंग डिवाइस की आवश्यकताओं के अनुसार तेल की आपूर्ति करता है और एक निश्चित सीमा तक तेल के प्रवाह की दिशा, दबाव और प्रवाह को नियंत्रित करता है। यह होस्ट मशीन और हाइड्रोलिक डिवाइस के लिए उपयुक्त है जिसे अलग किया जा सकता है। विभिन्न हाइड्रोलिक मशीनरी की।

हाइड्रोलिक वाल्व ब्लॉक की मोटर एक निश्चित सीमा तक रोटेशन को चलाएगी, ताकि पंप टैंक और पंप तेल से तेल चूस जाए। यह सीधे अपनी यांत्रिक ऊर्जा को हाइड्रोलिक तेल की दबाव ऊर्जा में एक निश्चित सीमा तक बदल देगा। ऑपरेशन के दौरान, यह हाइड्रोलिक तेल को एकीकृत ब्लॉक के माध्यम से हाइड्रोलिक वाल्व द्वारा दिशा, दबाव, और प्रवाह में समायोजित किया जाता है और फिर बाहरी पाइपलाइन के माध्यम से हाइड्रोलिक मशीन के तेल सिलेंडर या तेल मोटर को प्रेषित किया जाता है, इस प्रकार हाइड्रोलिक मोटर की दिशा की दिशा को नियंत्रित करता है, जो कि सीविंग उपचार उपकरणों के आकार और शक्ति को नियंत्रित करता है।

हाइड्रोलिक स्टेशन वाल्व ब्लॉक की पूरी प्रणाली में निम्नलिखित घटक होते हैं:

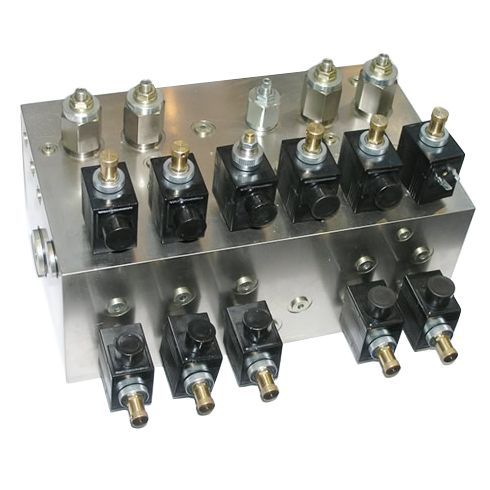

तेल ब्लॉक

कारतूस वाल्व के आवास को बनाता है और कनेक्शन चैनल प्रदान करता है, जो पायलट वाल्व की ओर ले जाता है।

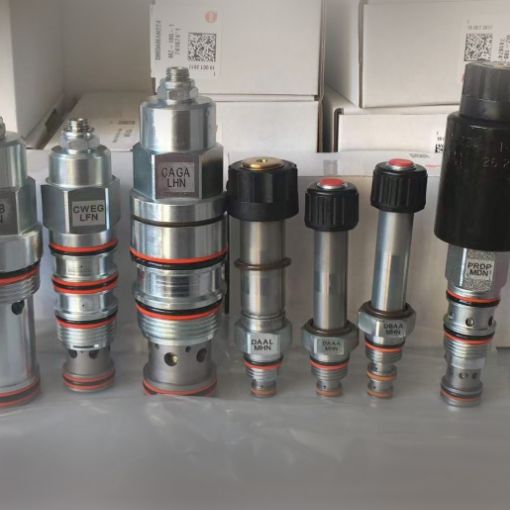

कारतूस वाल्व

दो सेवा बंदरगाहों और एक नियंत्रण पोर्ट के साथ हाइड्रॉलिक रूप से नियंत्रित शंकु वाल्व।

ढकना

इसका मुख्य उद्देश्य कारतूस वाल्व के लिए मार्ग को सील करना और पायलट वाल्व को कनेक्शन तेल लाइन प्रदान करना है।

पायलट वाल्व

पारंपरिक रूप से डिज़ाइन किए गए दिशात्मक या दबाव नियंत्रण वाल्वों को छोटा किया गया, जिसका कार्य कार्ट्रिज वाल्व को नियंत्रित करना है, अधिमानतः मानकीकृत एनजी 6 पोर्ट कॉन्फ़िगरेशन के साथ

तेल सर्किट ब्लॉक बिखरे हुए हाइड्रोलिक तेल सर्किट का एक संग्रह है। सीधे शब्दों में कहें, हाइड्रोलिक ब्लॉक एक ब्लॉक है जो हाइड्रोलिक तेल के काम को नियंत्रित करता है। आमतौर पर जिनवू द्वारा निर्मित, प्रत्येक हाइड्रोलिक प्रणाली को हाइड्रोलिक योजनाबद्ध आरेख के अनुसार अलग से डिज़ाइन करने की आवश्यकता होती है। लाभ यह है कि यह हाइड्रोलिक प्रणाली के स्थापना, निरीक्षण, प्रतिस्थापन और बाद में रखरखाव को सरल बनाता है। नुकसान यह है कि डिजाइन और प्रसंस्करण आवश्यकताएं अधिक हैं, एक ही टुकड़े की लागत अधिक है, और अनुकूलित हाइड्रोलिक स्टेशन एकल-टुकड़ा और छोटे बैच उत्पादन के लिए उपयुक्त नहीं है।

सीधे शब्दों में कहें, हाइड्रोलिक ब्लॉक एक ब्लॉक है जो हाइड्रोलिक तेल के काम को नियंत्रित करता है।

हाइड्रोलिक सिस्टम में हाइड्रोलिक घटकों का कॉन्फ़िगरेशन फॉर्म वर्तमान में एकीकृत कॉन्फ़िगरेशन को अपनाता है। एकीकृत ब्लॉक कॉन्फ़िगरेशन तेल सर्किट ब्लॉक की सतह पर एक प्लेट हाइड्रोलिक वाल्व स्थापित करना है, जिसमें कॉम्पैक्ट संरचना और आसान रखरखाव की विशेषताएं हैं। कई बुनियादी सर्किटों से बना एक हाइड्रोलिक प्रणाली के लिए, मूल हाइड्रोलिक सर्किट आमतौर पर उपकरण इकाई की संरचना के अनुसार समूहीकृत होते हैं, और प्रत्येक समूह एक तेल सर्किट ब्लॉक से मेल खाता है। तेल सर्किट ब्लॉक को डिजाइन करते समय, एक मामूली निरीक्षण से डिजाइन और विनिर्माण में त्रुटियां होंगी। इसलिए, तेल सर्किट ब्लॉकों को डिजाइन करने के लिए एक पेशेवर डिजाइन सॉफ्टवेयर चुनना विशेष रूप से महत्वपूर्ण है।
