MPMDS श्रृंखला की गाइड रिंग

गाइड रिंग, जिसे एक सपोर्ट रिंग भी कहा जाता है, पिस्टन या पिस्टन रॉड के मूवमेंट का समर्थन करने के लिए हाइड्रोलिक सिलेंडर या गैस सिलेंडर के पिस्टन या पिस्टन रॉड पर इस्तेमाल किया जाने वाला हिस्सा है। यह पिस्टन या पिस्टन रॉड को आंदोलन के दौरान सिलेंडर बॉडी के साथ सीधे संपर्क और घर्षण से रोक सकता है, और सिलेंडर बॉडी और पिस्टन या पिस्टन रॉड को नुकसान से बचाता है। गाइड रिंग्स के लिए आमतौर पर इस्तेमाल की जाने वाली सामग्री पॉलीऑक्सिमेथिलीन (POM) है।

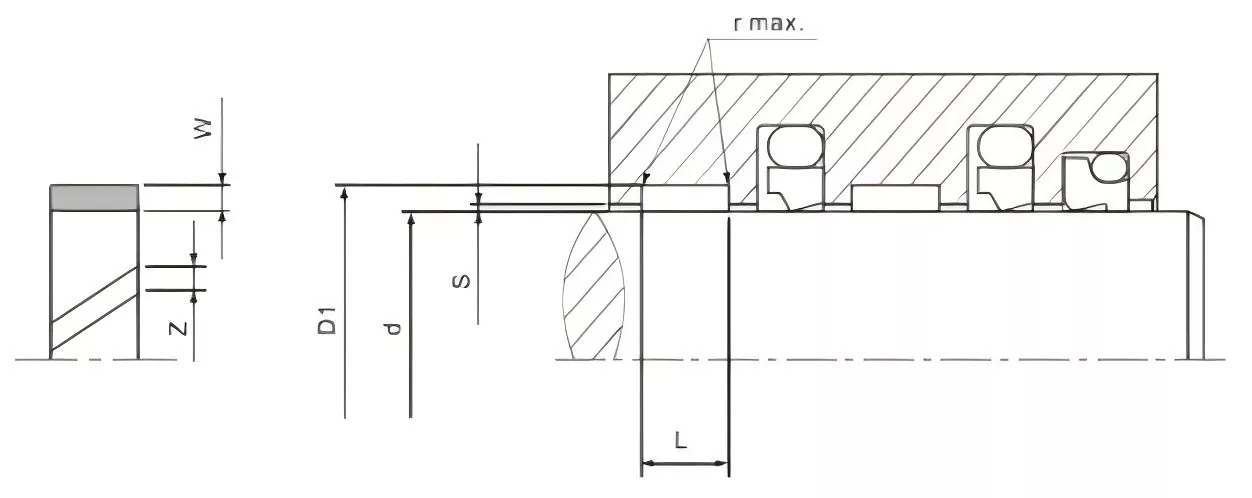

नाली सतहों की विशेषताएं

विनिर्देश

क्लीयरेंस को सीमित करें

अब एक उद्धरण प्राप्त करें

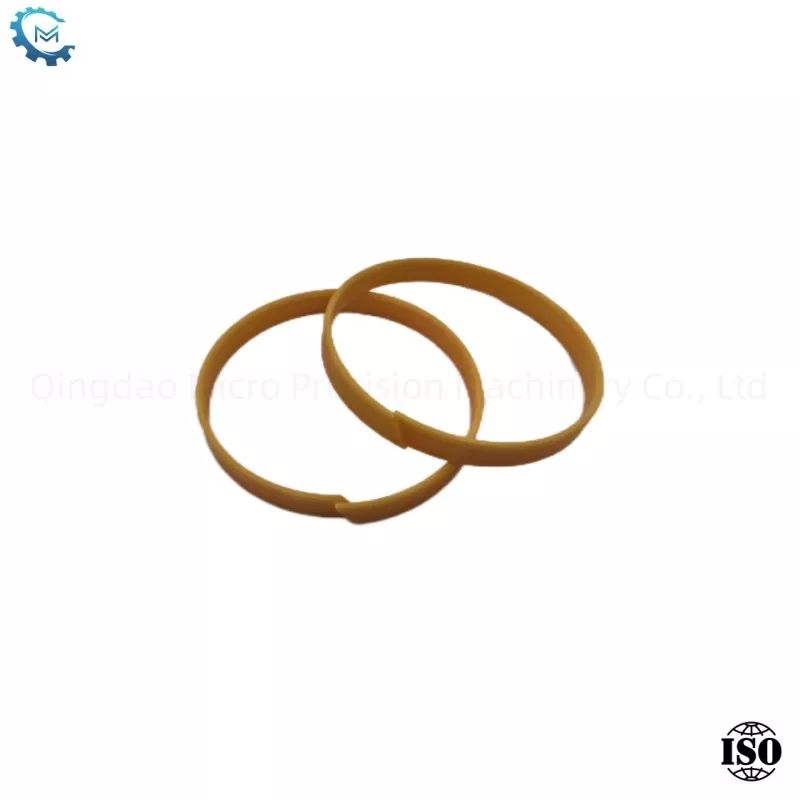

PTFE से भरा

विशेषताएँ

पिस्टन रॉड के लिए गैर-मेटैलिक गाइड बेल्ट, रेडी-टू-यूज़ और ऑन-साइट कटिंग प्रकारों में उपलब्ध है

▶सामग्री

-वियर-प्रतिरोधी रिंग PTFE कांस्य समग्र है

▶प्रदर्शन

पिस्टन रॉड के लिए गैर-धातु गाइड तत्व, ISO10766 मानक गुहा के लिए भी उपयुक्त है।

-मेटल/प्लास्टिक सामग्री युग्मन "अवरुद्ध" और "जब्ती" सीमित भार क्षमता (सामग्री) को रोकता है;

-LOW घर्षण, कोई स्टिक-स्लिप घटना नहीं; खराब स्नेहन के साथ शुष्क चलने वाली कामकाजी परिस्थितियों के लिए उपयुक्त;

-गूड कंपन भिगोना (रेडियल कंपन);

-कॉन रन-इन संभव विदेशी अशुद्धियों;

-गाइड रिंग कॉर्नर राउंडिंग कैविटी ग्रूव के अर्ध-गोलाकार कोने में एज गैप एक्सट्रूज़न "एक्सट्रूज़न" को रोकता है।

> काम करने की स्थिति

रैखिक गति: ≤15 m/s;

लोड क्षमता: 2015 एन/मिमी 2, 20 ℃ पर; <7.5n/, 80 ℃ पर; <5n/mm2, 120C पर। अधिकतम परिचालन तापमान: -60 ° C ~+150 ° C (200 ° C)।

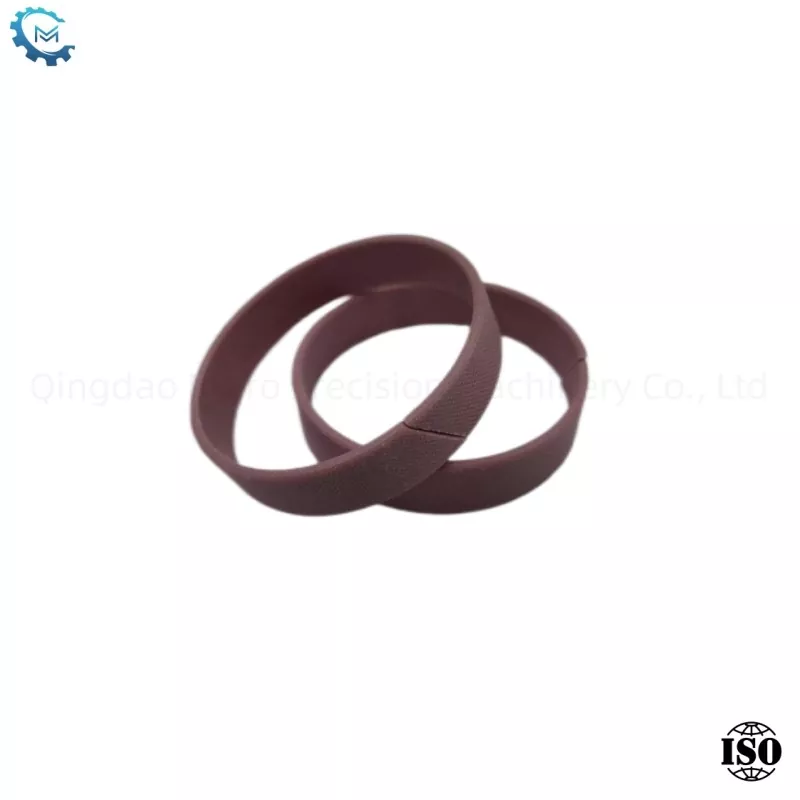

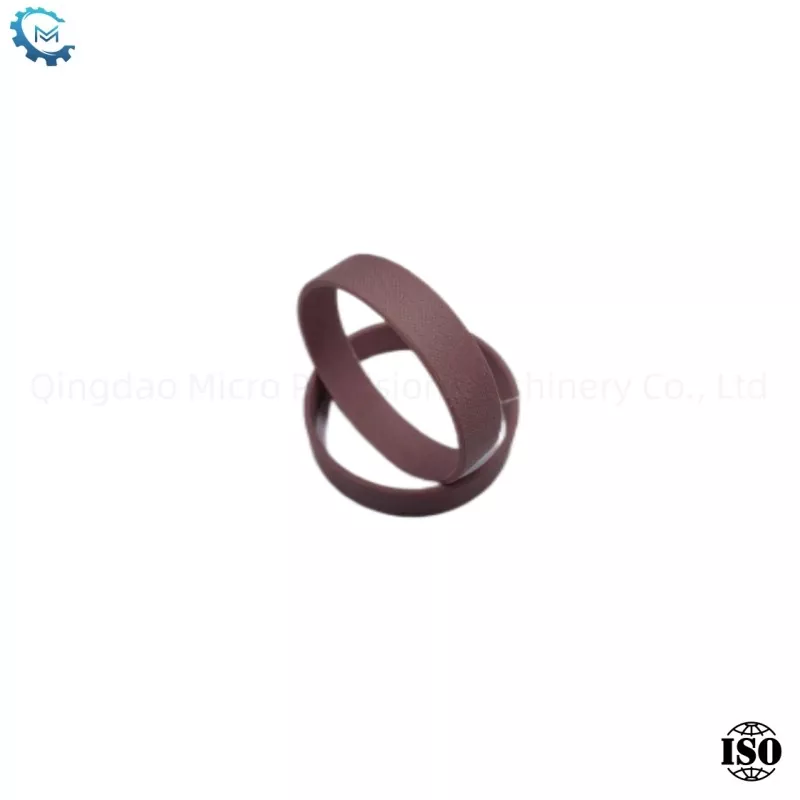

फेनोलिक कपड़ा

▶विशेषताएँ

पिस्टन के लिए गैर-धातु गाइड तत्व।

▶सामग्री

-वियर-प्रतिरोधी रिंग फेनोलिक कपड़ा है

▶प्रदर्शन

पिस्टन रॉड के लिए गैर-मेटैलिक गाइड तत्व के रूप में उपयोग किया जाता है, यह भी IS010766 मानक गुहा के लिए उपयुक्त है।

-मेटल/प्लास्टिक सामग्री की जोड़ी "अवरुद्ध" और "जब्ती" घटना को रोकती है;

-टू लोड असर क्षमता, भंगुर कार्य तापमान तक पहुंचने से पहले लोचदार;

-गाइड रिंग कॉर्नर राउंडिंग कैविटी ग्रूव के अर्ध-गोलाकार कोने में एज एक्सट्रूज़न "एक्सट्रूज़न" को रोकता है।

▶काम करने की स्थिति

लाइन की गति: <1m/s

लोड क्षमता: <50n/mm2, 120C अधिकतम कार्य तापमान से नीचे: -60 of ~+120 ° C
